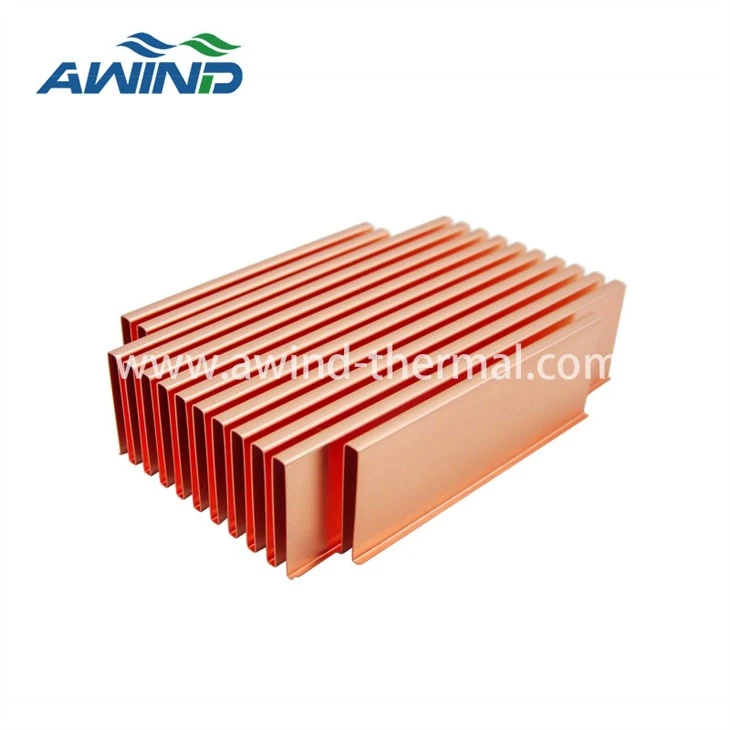

גופי קירור סנפיר מקופליםנוצרים על ידי קיפול יריעת מתכת בודדת מספר פעמים ליצירת מבנה סנפיר צפוף. לאחר מכן מבנה הסנפיר הזה מולחם, מולחם או מודבק באמצעות אפוקסי תרמי, לבסיס גוף הקירור.
זה מאפשר לבסיס ולסנפירים להיות מחומרים שונים, ומאפשר שילוב של בסיס עם מוליכות תרמית גבוהה עם סנפירים קלים.
פריט | מגבלת פרמטר תהליך |
גובה סנפיר | מקסימום 100 מ"מ |
עובי סנפיר | 0.2~1.2 מ"מ |
רוחב סנפיר | מקסימום 500 מ"מ |
סנפיר פיץ' | מינימום 0.5 מ"מ |
חומר נפוץ בשימוש | AL 1100, AL 1050, Copper 1100 |
תועלת
עוצבו במיוחד עבור יישומי הסעה מאולצת בהספק גבוה, שבהם השטח הוא בפרימיום, גופי קירור מקופלים עם סנפיר מציעים שטח פנים מוגדל מבלי להגדיל את נפח גוף הקירור.
עם התנגדות תרמית מופחתת של עד 60%, גופי קירור מקופלים הם שיטה בעלת ביצועים גבוהים לענות על צורכי הקירור שלך. גופי קירור עם סנפיר מקופל יכולים להציע ביצועים תרמיים טובים יותר על ידי מקסום שטח הפנים וצמצום השטח.
גופי קירור עם סנפיר מקופל עשויים בדרך כלל מאלומיניום או נחושת, אם כי ניתן להשתמש בחומרים אחרים. יתרון אחד לכך הוא שעובי בסיסי גוף קירור יכול להיות עשוי דק יותר.
ניתן להפוך את עובי הסנפיר לגובה הסנפיר קטן יותר מזה של גוף קירור סנפיר שחולץ.
המאפיינים העיקריים של גוף הקירור של הסנפירים המקופלים הם השימוש בסנפירי קירור קלים וכתוצאה מכך עלות החומר ומשקל חלקים מופחתים. הסנפירים הקלים הופכים אותם לשימושיים במיוחד עבור יישומים שבהם המשקל חשוב, כגון מוצרים הנישאים על ידי אדם או רכבים.
חומרים
סנפיר מקופל זמינים במגוון חומרים וסוגים. רוב החומרים שניתן ליצור ליריעות דקות וקל לקיפול יכולים לשמש כחומרי סנפיר מקופלים.
בניהול תרמי, נחושת ואלומיניום הם החומרים הפופולריים ביותר, מכיוון שיש להם את המוליכות התרמית הגבוהה ביותר ויכולים להיות חומרים זמינים.
סנפירים מקופלים נחושת ואלומיניום הם חומרי ברירת המחדל המשמשים ב-Awind. נירוסטה, סגסוגת ניקל נחושת, סגסוגת טיטניום, אינקונל או סגסוגת ניקל אחרת הם חומרים נפוצים אחרים של סנפיר מתקפל. השימוש בהם הוא מכלולי העברת חום תלוי מאוד ביישום הסופי.
סגנונות סנפיר מקופלים
ציצה שטוחה רגילה היא הסוג הנפוץ ביותר של גוף קירור סנפיר מקופל, מכיוון שהפסגות או הצמרות הן המקום שבו ערימת הסנפיר מחוברת בדרך כלל עם בסיס של גוף קירור. הסנפיר השטוח הפשוט ממקסם את אזור המגע של פני השטח עם בסיס גוף הקירור, כך שהחום הרב ביותר יכול לעבור מבסיס גוף הקירור לסנפיר המקופל. אלו הם סוגי הסנפירים המשמשים ב-Awind.
סוגים אחרים של סנפירים זמינים גם, אך היישום שלהם הוא ספציפי, בדיוק כמו חומרים אחרים מלבד אלומיניום ונחושת. טיפוסי סנפיר אלה כוללים סנפירים מקופלים בציצה עגולה, סנפירים מקופלים בציצה שטוחה למחצה, סנפירים עם רפפה גלית כפולה, סנפירים מקופלים בצורת קצה, סנפירים גליים ומסולסלים ועצמות אדרה.
לעומת גופי קירור שחול אלומיניום, היתרונות של גופי קירור מתקפלים
גופי קירור סנפיר מקופלים נוצרים על ידי כיפוף פיסת יריעת אלומיניום במאוורר או במבנה דמוי סנפיר. זה יוצר גופי קירור בעלי יחסי גובה-רוחב גבוהים יותר וסנפירים דקים יותר מאלה שניתן ליצור על ידי גופי קירור מאלומיניום.
גופי קירור עם סנפירים מקופלים מספקים יותר שטח פנים וגמישות עיצובית מאשר גופי קירור שחולצו וייצורים אחרים.
יישום
לגוף הקירור של סנפירים מקופלים מוליכות תרמית גבוהה יותר מאשר סנפירים משתלבים, בשל היותם עשויים מיריעה רציפה.
יתר על כן, הסנפירים בצפיפות גבוהה, משקל קל ועיצוב גמיש של גוף הקירור המקופל גורמים לכך שניתן להשתמש בו בתחומים רבים, כגון: IGBT או טרנזיסטורים, קירור בצפיפות גבוהה של מודולי כוח, טלקומוניקציה, כונני מנוע, אלקטרוניקה לרכב וכו'. .
