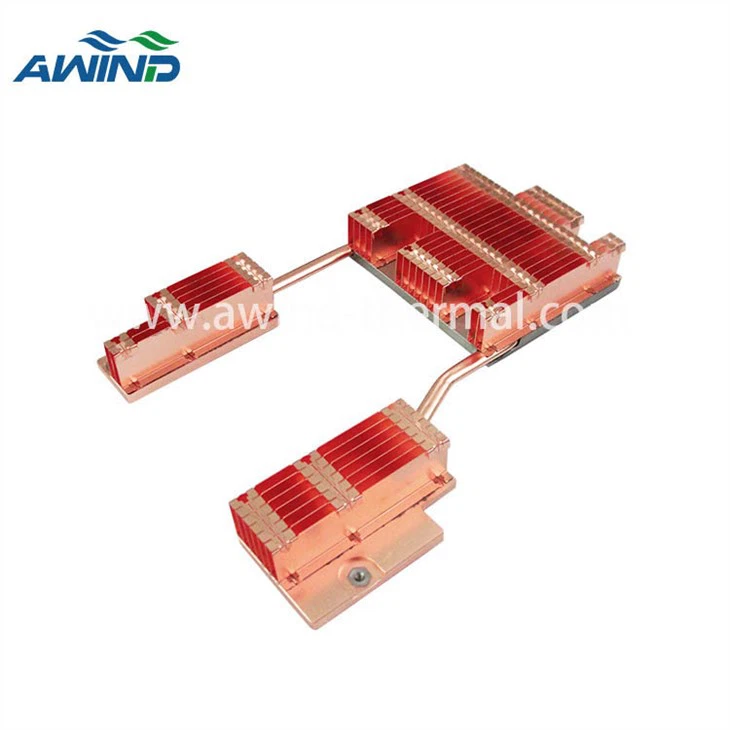

סנפירי רוכסן קירור עם עיצוב צינור חום

（תמונת המוצר היא גוף הקירור העדכני ביותר שלנו, מוזמן לפנות אלינו למידע נוסף）

צינור חימום

מבוא:

ההתפתחות ההולכת וגוברת של המדע והטכנולוגיה הביאה לצפיפות יצירת חום גבוהה יותר ויותר של רכיבים אלקטרוניים, אשר לה השפעה בלתי מבוטלת על הביצועים והאמינות.

כאשר מגמת הפיתוח של ציוד אלקטרוני בעתיד הולכת להיות קלה, דקה וקצרה, שיפור הביצועים והאמינות שלו יהיה תלוי בטכנולוגיית קירור אלקטרונית.

על פי הסטטיסטיקה הרלוונטית של American Aerospace, 55% מהכשל של חלקים אלקטרוניים נובע בעיקר מגורם הטמפרטורה.

לכן, אופן ההתמודדות עם בעיית פיזור החום הפך בשנים האחרונות לטכנולוגיית המפתח של מוצרים אלקטרוניים, וביניהם גם צינור החום משחק תפקיד מרכזי.

צינור חימום

צינור חום הוא מכשיר להעברת חום המשלב את העקרונות של מוליכות תרמית ומעבר פאזה להעברת חום ביעילות בין שני ממשקים מוצקים.

משמש בעיקר סוג של צינורות חום, Thermosypons

תרמוסיפונים → לפי כוחות כבידה/תאוצה → כיוון הולכת חום הוא חזרה מחזורית

הרכב עיצוב צינור החום:

חומרים ונוזלי עבודה:

חומר מעטפה – נחושת – אלומיניום – נירוסטה

מבנה הפתיל:

רשת – סיבים – סינטר – חריץ

נוזל עבודה:

מים – מתנול – אצטון – נתרן – כספית...

עקרונות:

בממשק החם של צינור חום נוזל במגע עם משטח מוצק מוליך תרמית הופך לאדים על ידי ספיגת חום מאותו משטח.

לאחר מכן האדים עוברים לאורך גוף הקירור של צינור החום לממשק הקר ומתעבה חזרה לנוזל - ומשחרר את החום הסמוי.

לאחר מכן הנוזל חוזר לממשק החם באמצעות פעולה נימית, כוח צנטריפוגלי או כוח משיכה, והמחזור חוזר על עצמו.

תהליך עבודה

יתרונות

• קל משקל, גודל קטן ומבנה פשוט

• מוליכות תרמית גבוהה, פי 100 עד 1000 ביצועים תרמיים מצינור נחושת

• טווח טמפרטורת הפעלה בין -243 מעלות ל-1000 מעלות

• אין רעש במהלך הפעולה

בדיקה תרמית

מבחן Delta T

הפרש טמפרטורה אידיאלי ← 0 מעלות

בדיקה של 100% לבדיקת הפרש טמפרטורה ← פחות או שווה ל-5 מעלות

מטרה - בדוק את ה-Delta T (△T) בין שני הקצוות של צינור החום

מבחן Q-max

מטרה - בדוק את הנתונים של קצב העברת חום מרבי (Q-max)

מבחן בטיחות

• רכיבים קריטיים - צינור חום

• בטיחות - מיכל לחץ

• FAIL TEMPERATURE → 320 מעלות דליפה

• מטרה - שפופרת התפוצצות (בדיקת בטיחות)
